DC-USV C-TEC oder
AC-C-TEC mit
Ultrakondensatoren (SuperCaps)
als Energiespeicher:
Versionen:
Es stehen 2
Versionen zur Verfügung:
-

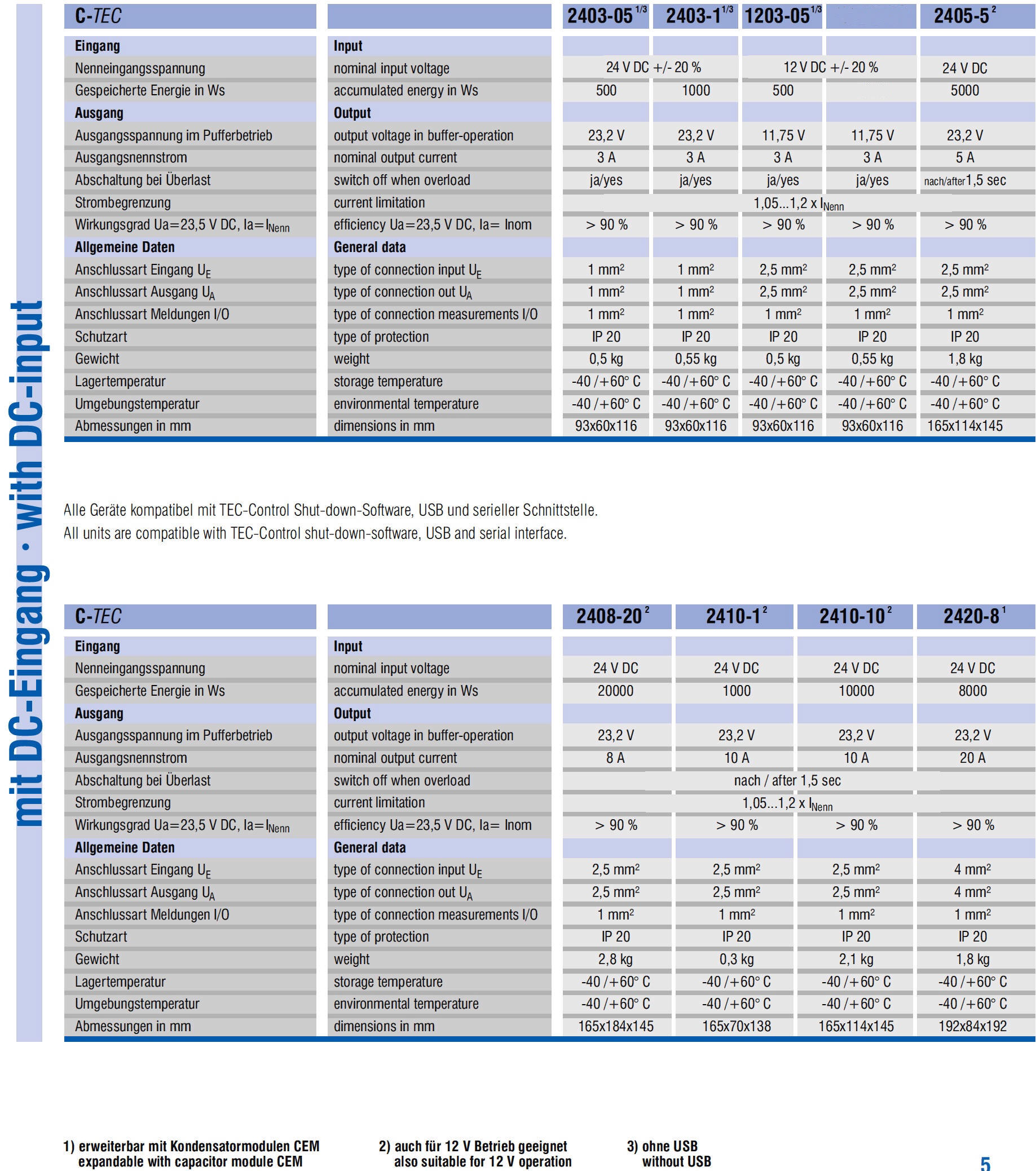

C-TEC
mit einem
Gleichspannungsein- und
Ausgang
-

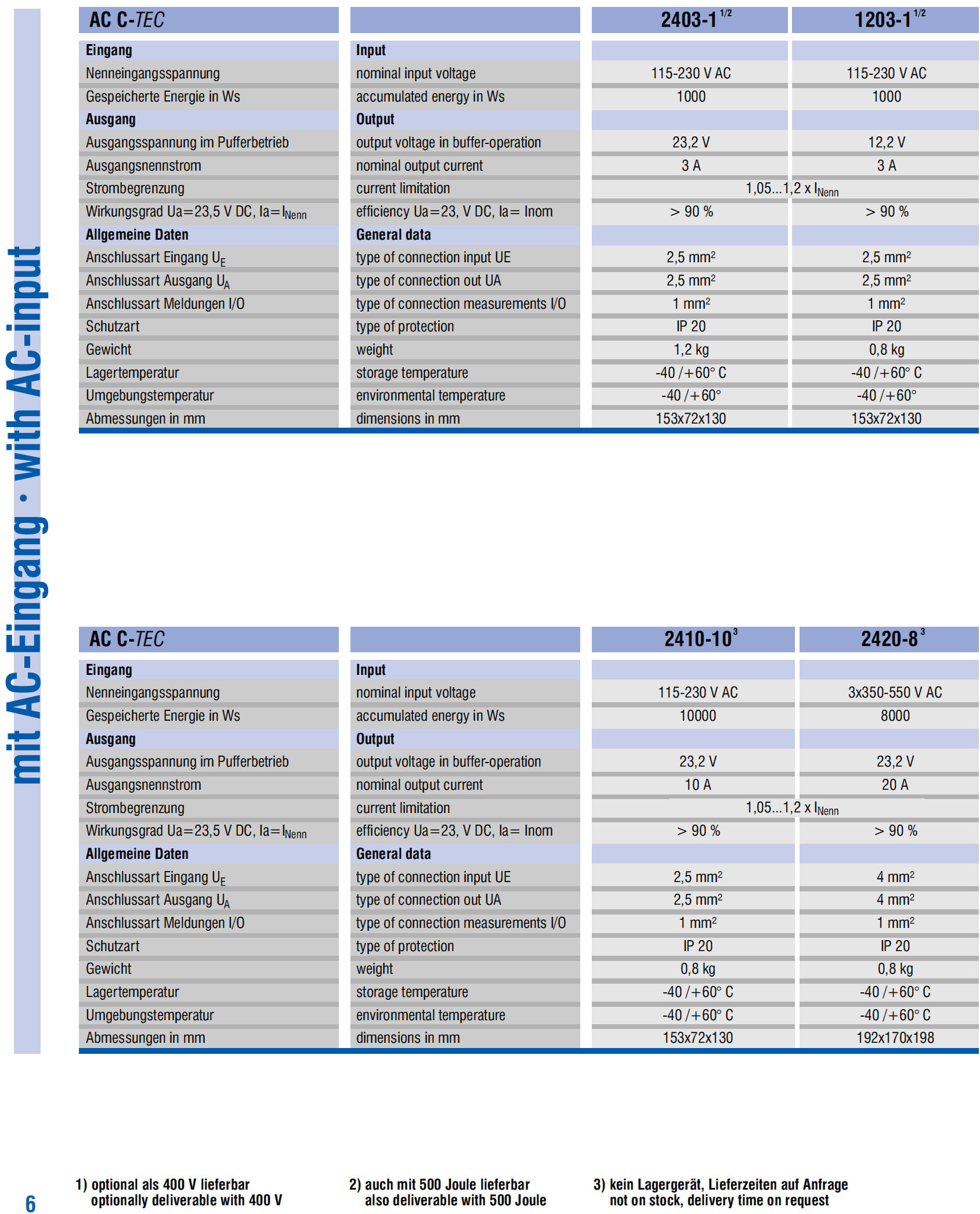

AC-C-TEC mit AC 230 V
Eingang und einem 12
oder 24 V DC Ausgang
-
CEM
Kondensator
Erweiterungsmodule
oder auch
AC USV-Systeme von 700 VA
bis 160000 VA
Das DC-Puffermodul arbeitet
mit einem Ultrakondensator
als Energiespeicher. Bei der
Unterbrechung der
Eingangsspannung wird die
Energie der
Ultrakondensatoren geregelt
freigesetzt. Die Last wird
unterbrechungsfrei vom
Puffermodul gespeist, bis
dieses entladen ist. Die
Pufferzeit ist abhängig vom
Ladezustand des Kondensators
und vom Entladestrom
Highlights:
-
kompakt, da in einem
Gehäuse eingebaut
-
lebenslang
wartungsfrei
-
tiefentladefest,
dadurch unbegrenzte
Lagererfähigkeit
-
Betrieb bei
extremen Temperaturen möglich
-
keine Gasung,
dadurch Einbau in hermetisch
abgeschlossenen Gehäusen möglich
-
schnelle
Verfügbarkeit, da kurze Ladezeiten
nach einer Entladung
Pufferzeiten:
Im Vergleich zu
herkömmlichen Puffermodulen
mit Kondensatoren werden mit
dem C-TEC weitaus höhere
Pufferzeiten erreicht. Sie
lassen sich abhängig vom
Energieinhalt der
Kondensatoren wie folgt
berechnen.
![](../images/Superk1.GIF)
bei voll geladenen
Kondensatoren
![](../images/Superk2.GIF)

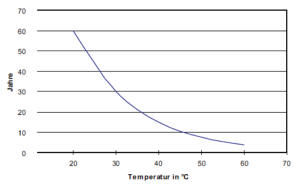

Lebensdauer in
Abhängigkeit der Temperatur
![](../images/Superk3.JPG)
![](../images/Superk4.JPG) |
![](../images/Superk5.JPG) |
![](../images/Superk6.JPG) |
![](../images/Superk7.JPG) |

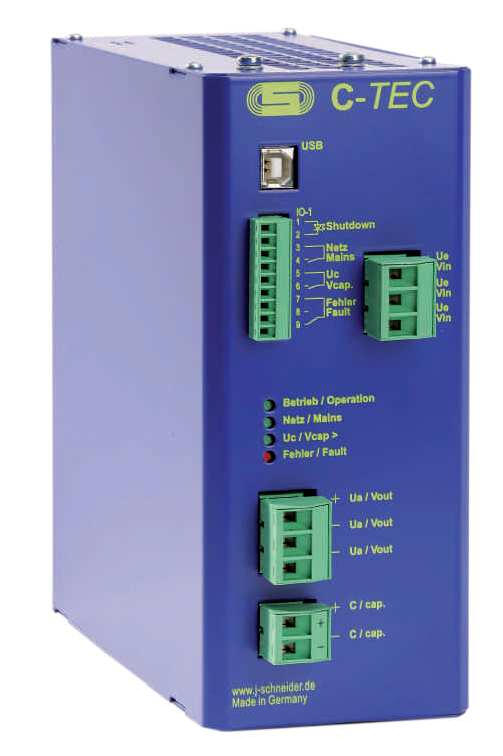

C-TEC |

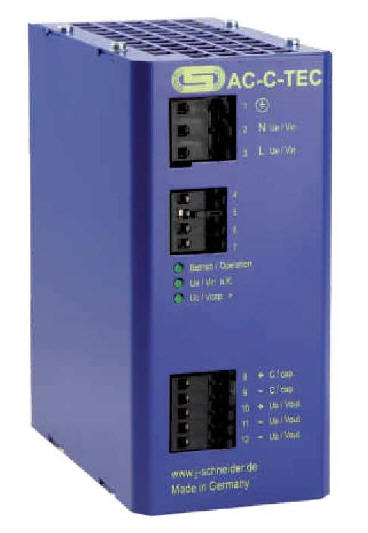

AC-C-TEC |

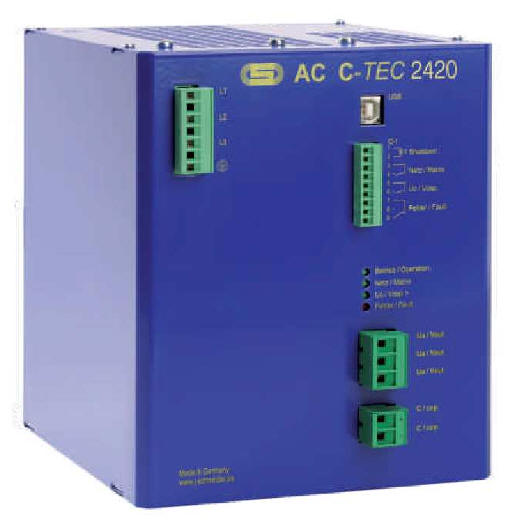

AC-C-TEC 20A |

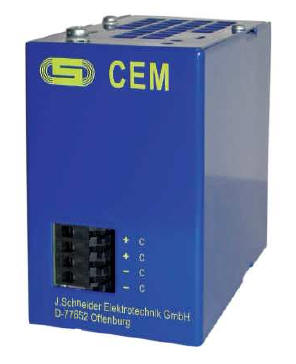

Erweiterungsmodul |
![](../images/Superk1.JPG)
![](../images/Superk10.JPG)

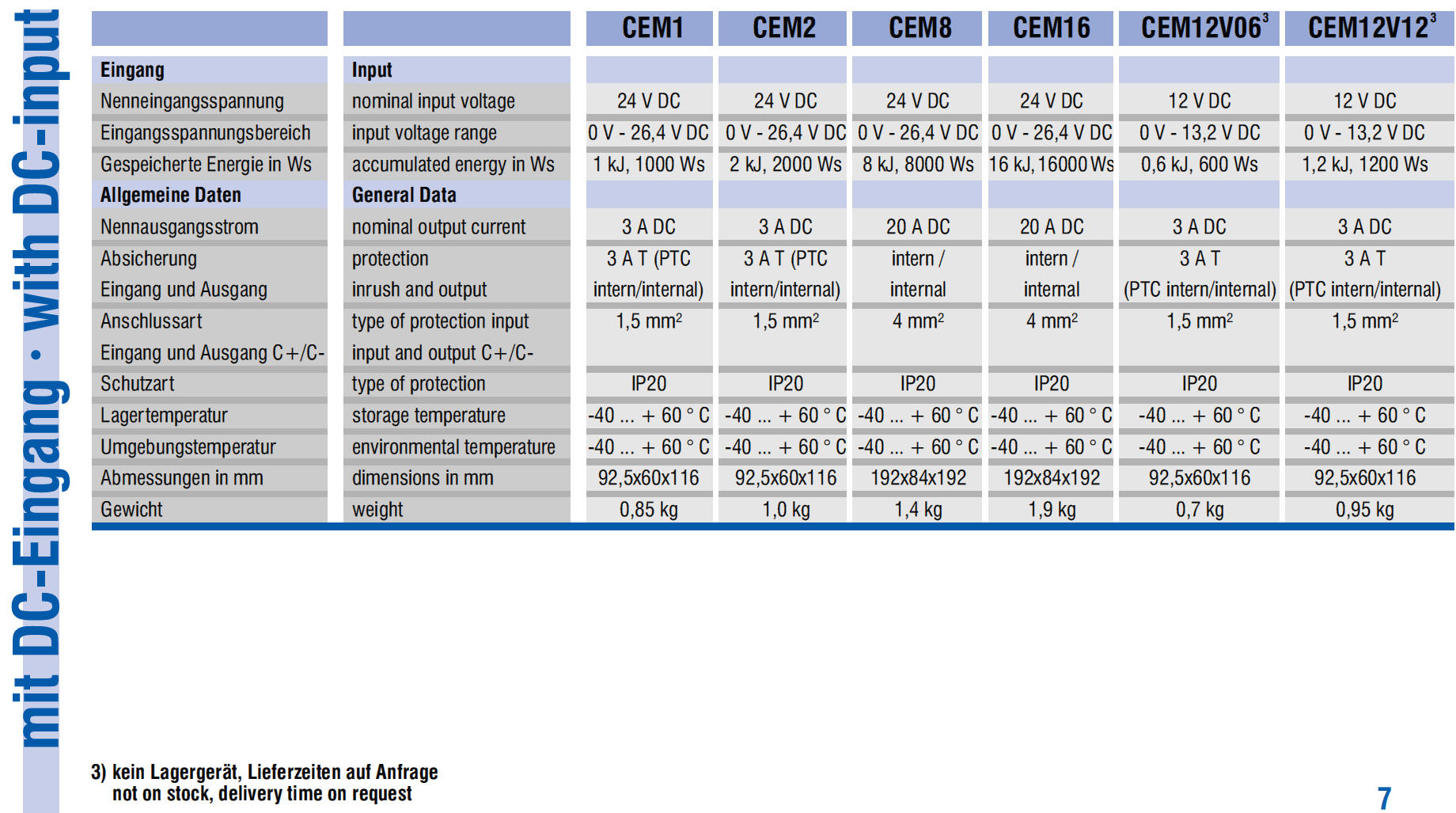

Kondensator
Erweiterungsmodule:
![](../images/Superk11.JPG)
*
